低成本坚固的光学液位开关没有可移动部件可在稳定的过程控制中提供给快速响应，明亮的红色和绿色发光二极管可明确指示液位的有无。可灵活机动的选择316不锈钢、聚砜或Teflon®。体积小的开关可以快速地水平或垂直安装。

工作原理

这个光学液位开光使用一个可发射红外线的LED，光通过一个棱镜并利用两个90°的反射反射回一个光晶体管，由于棱镜周围是气体，光源就会返回光电晶体管，当一种透明液体处于光源和棱镜的接触点时，光就会折射入液体中而不会作用于光电晶体管。

主要特点

尺寸紧凑

LED开关指示

无活动部件

技术指标

介质：材质兼容的液体，不吸附于开光表面

材质：件型号图表

温度范围：过程：200°F（93.3℃），环境：175°F（79.4℃）

压力范围：200 psig (13.8 bar)

可重复性：±0.02”(0.5 mm)

开关类型：NPT 开集

电源：10到28 VDC

输出信号：电压（最大）=28 VDC,电流（最大）=100mA

电流消耗：最大 35 mA

电气连接：22 AWG,长18”(460 mm)

工艺连接：1/2”NPT 外螺纹

安装定位：可任意位置安装

重量：2.5 oz(0.07 kg)

比重：无最小限制

选型建议

光学液位开关应为Teflon®，316SS和聚砜或聚砜结构，并提供一个NPN开集输出信号，开关可以垂直或水平安装，带LED状态指示灯。

应用

食品和饮料系统               液位保持容器

液压储油器                   油箱

制药系统                     空气控制系统

库存型号

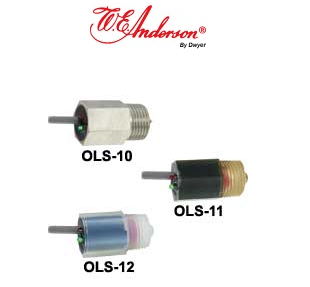

• OLS型 光学液位开关
